刀具常按加工方式和具體用途，分為車刀、孔加工刀具、銑刀、拉刀、螺紋刀具、齒輪刀具、自動線及數控機床刀具和鉸刀等幾大類型。

刀具還可以按其它方式進行分類，

如按所用材料分為高速鋼刀具、硬質合金刀具、陶瓷刀具、立方氮化硼（CBN）刀具和金剛石刀具等；

按結構分為整體刀具、鑲片刀具、機夾刀具和復合刀具等；

按是否標準化分為標準刀具和非標準刀具等。







（二）常用刀具簡介

1車刀



車刀是金屬切削加工中應用最廣的一種刀具。它可以在車床上加工外圓、端平面、螺紋、內孔，也可用于切槽和切斷等。車刀在結構上可分為整體車刀、焊接裝配式車刀和機械夾固刀片的車刀。機械夾固刀片的車刀又可分為機床車刀和可轉位車刀。機械夾固車刀的切削性能穩定，工人不必磨刀，所以在現代生產中應用越來越多。





2孔加工刀具



孔加工刀具一般可分為兩大類：

一類是從實體材料上加工出孔的刀具，常用的有麻花鉆、中心鉆和深孔鉆等；

另一類是對工件上已有孔進行再加工的刀具，常用的有擴孔鉆、鉸刀及鏜刀等。





3銑刀



銑刀是一種應用廣泛的多刃回轉刀具，其種類很多。按用途分有：

1）加工平面用的，如圓柱平面銑刀、端銑刀等；

2）加工溝槽用的，如立銑刀、T形刀和角度銑刀等；

3）加工成形表面用的，如凸半圓和凹半圓銑刀和加工其它復雜成形表面用的銑刀。銑削的生產率一般較高，加工表面粗糙度值較大。





4拉刀



拉刀是一種加工精度和切削效率都比較高的多齒刀具，廣泛應用于大批量生產中，可加工各種內、外表面。拉刀按所加工工件表面的不同，可分為各種內拉刀和外拉刀兩類。使用拉刀加工時，除了要根據工件材料選擇刀齒的前角、后角，根據工件加工表面的尺寸（如圓孔直徑）確定拉刀尺寸外，還需要確定兩個參數：

（1）齒升角af[即前后兩刀齒（或齒組）的半徑或高度之差]；

（2）齒距p[即相鄰兩刀齒之間的軸向距離]。





5螺紋刀具



螺紋可用切削法和滾壓法進行加工。



6齒輪刀具



齒輪刀具是用于加工齒輪齒形的刀具。按刀具的工作原理，齒輪分為成形齒輪刀具和展成齒輪刀具。常用的成形齒輪刀具有盤形齒輪銑刀和指形齒輪刀具等。常用的展成齒輪刀具有插齒刀、齒輪滾刀和剃齒刀等。選用齒輪滾刀和插齒刀時，應注意以下幾點：

（1）刀具基本參數（模數、齒形角、齒頂高系數等）應與被加工齒輪相同。

（2）刀具精度等級應與被加工齒輪要求的精度等級相當。

（3）刀具旋向應盡可能與被加工齒輪的旋向相同。滾切直齒輪時，一般用左旋齒刀。



7自動線與數控機床刀具



這類刀具的切削部分總的來說與一般刀具沒有多大區別不同情況，只是為了適應數控機床和自動線加工的特點，對它們提出了更高的要求。

數控刀具已形成三大系統：車削刀具系統，鉆削刀具系統和鏜銑刀具系統。





（三）常用刀具種類和應用

1.車刀

1一般使用之車刀尖型式有下列幾種：



(1)粗車刀：主要是用來切削大量且多余部份使工作物直徑接近需要的尺寸。粗車時表面光度不重要，因此車刀尖可研磨成尖銳的刀峰，但是刀峰通常要有微小的圓度以避免斷裂。

(2)精車刀：此刀刃可用油石礪光，以便車出非常圓滑的表面光度，一般來說精車刀之圓鼻比粗車刀大。

(3)圓鼻車刀：可適用許多不同型式的工作是屬于常用車刀，磨平頂面時可左右車削也可用來車削黃銅。此車刀也可在肩角上形成圓弧面，也可當精車刀來使用。

(4)切斷車刀：只用端部切削工作物，此車刀可用來切斷材料及車度溝槽。

(5)螺絲車刀(牙刀)：用于車削螺桿或螺帽，依螺紋的形式分60度，或55度V型牙刀，29度梯形牙刀、方形牙刀。

(6)搪孔車刀：用以車削鉆過或鑄出的孔。達至光制尺寸或真直孔面為目的。

(7)側面車刀或側車刀：用來車削工作物端面，右側車刀通常用在精車軸的未端，左側車則用來精車肩部的左側面。



2因工件之加工方式不同而采用不同的刀刃外形，一般可區分為：



(1)右手車刀：由右向左，車削工件外徑。

(2)左手車刀：由左向右，車削工件外徑。

(3)圓鼻車刀：刀刃為圓弧形，可以左右方向車削，適合圓角或曲面之車削。

(4)右側車刀：車削右側端面。

(5)左側車刀：車削左側端面。

(6)切斷刀：用于切斷或切槽。

(7)內孔車刀：用于車削內孔。

(8)外螺紋車刀：用于車削外螺紋。

(9)內螺紋車刀：用于車削內螺紋。



2.孔加工刀具



一類是從實體材料上加工出孔的刀具;另一類是對工件上已有孔進行再加工的刀具.

常用的鉆頭主要有麻花鉆、扁鉆、中心鉆、深孔鉆和套料鉆。擴孔鉆和锪鉆雖不能在實體材料上鉆孔,但習慣上也將它們歸入鉆頭一類。

鉆頭是用來在實體材料上鉆削出通孔或盲孔，并能對已有的孔擴孔的刀具

鉸刀按使用情況來看有手用鉸刀和機用鉸刀，機用鉸刀又可分為直柄鉸刀和錐柄鉸刀。手用的則是直柄型的。

按不同的用途鉸刀可分許多種，因此關于鉸刀的標準也比較多，我們較常用的一些標準有GB/T1131手用鉸刀，GB/T1132直柄機用鉸刀，GB/T1139直柄莫氏圓錐鉸刀等等。

鉸刀用于鉸削工件上已鉆削（或擴孔）加工后的孔，主要是為了提高孔的加工精度，降低其表面的粗糙度，是用于孔的精加工和半精加工的刀具，加工余量一般很小,經過絞刀加工后的



3.銑刀

銑刀種類及其用途：



大體上分為：

1.平頭銑刀，進行粗銑，去除大量毛坯，小面積水平平面或者輪廓精銑；

2.球頭銑刀，進行曲面半精銑和精銑；小刀可以精銑陡峭面/直壁的小倒角

3.平頭銑刀帶倒角，可做粗銑去除大量毛坯，還可精銑細平正面（相對于陡峭面）小倒角。

4.成型銑刀，包括倒角刀，T形銑刀或叫鼓型刀，齒形刀，內R刀。

5.倒角刀，倒角刀外形與倒角形狀相同，分為銑圓倒角和斜倒角的銑刀。

6.T型刀，可銑T型槽；

7.齒形刀，銑出各種齒形，比如齒輪。

8.粗皮刀，針對鋁銅合金切削設計之粗銑刀，可快速加工



9．圓柱銑刀



圓柱銑刀主要用于臥式銑床加工平面，一般為整體式，如圖1所示。該銑刀材料為高速鋼，主切削刃分布在圓柱上，無副切削刃。該銑刀有粗齒和細齒之分。粗齒銑刀，齒數少，刀齒強度大，容屑空間大，重磨次數多，適用于粗加工；細齒銑刀，齒數多，工作較平穩，適用于精加工。圓柱銑刀直徑范圍d=50mm～100mm，齒數Z=6～14個，螺旋角β=30°～45°。當螺旋角β=0°時，螺旋刀齒變為直刀齒，目前生產上應用少。



10．面銑刀



面銑刀主要用于立式銑床上加工平面、臺階面等。面銑刀的主切削刃分布在銑刀的圓柱面或圓錐面上，副切削刃分布在銑刀的端面上。面銑刀按結構可以分為整體式面銑刀、硬質合金整體焊接式面銑刀、硬質合金機夾焊接式面銑刀、硬質合金可轉位式面銑刀等形式。圖2所示是硬質合金整體焊接式面銑刀。該銑刀是由硬質合金刀片與合金鋼刀體經焊接而成，其結構緊湊，切削效率高，制造較方便。刀齒損壞后，很難修復，所以該銑刀應用未幾。



11．立銑刀



立銑刀主要用于立式銑床上加工凹槽、臺階面、成形面（利用靠模）等。圖3所示為高速鋼立銑刀。該立銑刀的主切削刃分布在銑刀的圓柱面上，副切削刃分布在銑刀的端面上，且端面中心有頂尖孔，因此，銑削時一般不能沿銑刀軸向做進給運動，只能沿銑刀徑向做進給運動。該立銑刀有粗齒和細齒之分，粗齒齒數3～6個，適用于粗加工；細齒齒數5～10個，適用于半精加工。該立銑刀的直徑范圍是φ2mm～φ80mm。柄部有直柄、莫氏錐柄、7：24錐柄等多種形式。該立銑刀應用較廣，但切削效率較低。



12．鍵槽銑刀



鍵槽銑刀主要用于立式銑床上加工圓頭封閉鍵槽等，如圖4所示。該銑刀外形似立銑刀，端面無頂尖孔，端面刀齒從外圓開至軸心，且螺旋角較小，增強了端面刀齒強度。端面刀齒上的切削刃為主切削刃，圓柱面上的切削刃為副切削刃。加工鍵槽時，每次先沿銑刀軸向進給較小的量，然后再沿徑向進給，這樣反復多次，就可完成鍵槽的加工。由于該銑刀的磨損是在端面和靠近端面的外圓部分，所以修磨時只要修磨端面切削刃，這樣，銑刀直徑可保持不變，使加工鍵槽精度較高，銑刀壽命較長。鍵槽銑刀的直徑范圍為φ2mm～φ63mm。



13．三面刃銑刀



三面刃銑刀主要用于臥式銑床上加工槽、臺階面等。三面刃銑刀的主切削刃分布在銑刀的圓柱面上，副切削刃分布在兩端面上。該銑刀按刀齒結構可分為直齒、錯齒和鑲齒三種形式。圖5所示是直齒三面刃銑刀。該銑刀結構簡單，制造方便，但副切削刃前角為零度，切削條件較差。該銑刀直徑范圍是50mm～200mm，寬度4mm～40mm。



14．角度銑刀



角度銑刀主要用于臥式銑床上加工各種角度槽、斜面等。角度銑刀的材料一般是高速鋼。角度銑刀根據本身外形不同，可分為單刃銑刀、不對稱雙角銑刀和對稱雙角銑刀3種。圖6所示是單角銑刀。圓錐面上切削刃是主切削刃，端面上的切削刃是副切削刃。該銑刀直徑范圍是40mm～100mm。



4.拉刀



內拉刀用于加工各種廓形的內孔表面，其拉刀名稱一般都有被加工孔的形狀來確定，如圓孔拉刀、四、六方拉刀、鍵槽拉刀、花鍵拉刀等。

內拉刀還可以加工螺旋內花鍵，內齒輪。內拉刀可加工的孔徑通常為10-120mm，在特殊情況下可加工到5-400mm，拉削的槽寬一般為3-100mm，孔的長度一般不超過直徑的3倍，特殊情況下可達到2m。

外拉刀用于加工各種烤房的外表面，如平面、成型表面、槽紋、汽輪機中的復雜榫槽和榫頭以代替這些零件的銑、刨、磨等加工，特別適合用與汽車、摩托車、拖拉機等大批量生產中的某些零件表面。

拉刀按機構分可分為整體式和組合式（裝配式）兩大類，中心規格的內拉刀都做成整體式，大規格的內拉刀和大部分外拉刀多做成組合式。

根據拉刀刀齒材料又分為:高速鋼拉刀和硬質合金拉刀。

根據拉刀工作室的受力情況又分為:拉刀和推刀。



5.螺紋刀具



螺紋刀具是用來加工零件表面螺紋的，它有多種形式。

按照螺紋的種類、精度和生產批量的不同，可以采用不同的方法和螺紋刀具來加工螺紋。

按加工方法不同，螺紋刀具可分為切削法和滾壓加工法兩大類。

切削加工螺紋刀具 ：螺紋車刀，絲錐，板牙，螺紋銑刀，有自動開合的螺紋切頭。

滾壓加工螺紋刀具：滾絲輪和搓絲板。



6.齒輪刀具



齒輪刀具是指加工齒輪齒形的刀具。

按被加工齒輪類形分



漸開線齒輪刀具



(1) 加工圓柱齒輪刀具：如齒輪銑刀、拉刀、滾刀、插齒刀、剃齒刀等；

(2) 加工蝸輪刀具：如蝸輪滾刀、飛刀、蝸輪剃刀等；

(3) 加工錐齒輪刀具：如齒輪刨刀、錐齒輪銑刀盤等；



非漸開線齒形刀具



如擺線齒輪刀具、花鍵滾刀、鏈輪滾刀等。



7.自動線與數控機床刀具



數控刀具已形成三大系統：車削刀具系統，鉆削刀具系統和鏜銑刀具系統。

車削刀具:分外圓、內孔、外螺紋、內螺紋，切槽、切端面、切端面環槽、切斷等。

鉆削刀具:分小孔、短孔、深孔、攻螺紋、鉸孔等。

鏜削刀具:分粗鏜、精鏜等刀具，

銑削刀具:分面銑、立銑、三面刃銑等刀具。

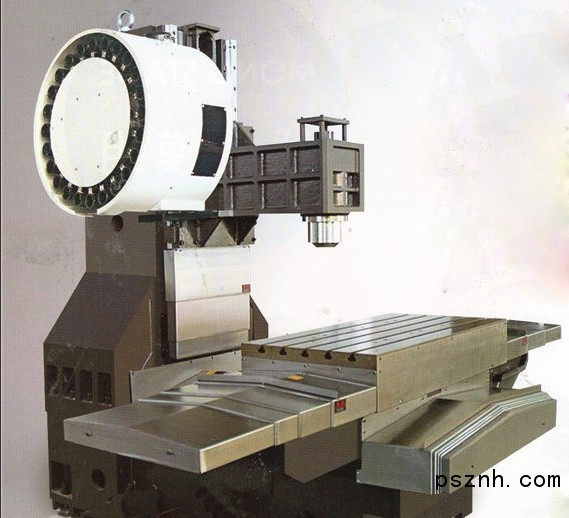

廣泛應用在：數控機床(CNC)、加工中心(MC)、柔性制造單元(FMC)和柔性制造(FMS)。
