Pt100/Cu50傳感器信號處理專用:ISO Z-W-P-O系列隔離放大器. 熱電阻信號隔離變送器隔離放大器IC.
| 產品類別： | 隔離放大器隔離變送器 >> 熱電阻隔離放大器|Pt100/Cu50 溫度信號隔離變送器 | ||
| 輸 入： | Pt100,Pt10,Cu50等 | 輸 出： | 4-20mA,0-10V等 |
| 隔離方式： | 磁電光電 | 隔離電壓： | 3000VDC 三隔離 |
| 封裝方式： | SIP12/DIN35/DIP24 | 關 注 度： | 該產品已被關注 3196 次 |
| 說 明： | Pt100/Cu50傳感器信號處理專用:ISO Z-W-P-O系列隔離放大器. | ||
產品特點
● 三線、四線或兩線 Pt100/Cu50熱電阻信號直接輸入
● 精度、線性度誤差等級： 0.2級（相對溫度）
● 內置線性化處理和長線補償電路
● 電源、信號：輸入/輸出 3000VDC三隔離
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 國際標準信號輸出：4-20mA/0-5V/0-10V等
● 低成本、超小體積，使用方便，可靠性高
● 標準 SIP12/DIP24符合UL94V-0阻燃封裝
● 工業級溫度范圍: - 40 - + 85 ℃
典型應用
● 溫度信號隔離、采集及變換
● 工業現場高精度溫度測量
● 熱電阻信號隔離與溫度控制
● 地線干擾抑制
● 溫度傳感器信號轉換成標準信號
● 油溫測量與報警
● 信號遠程無失真傳輸
● 電力監控、醫療設備溫度控制隔離安全柵
SunYuan ISO Z-W系列隔離變送器是一種將熱電阻信號按溫度高低隔離轉換成與溫度成線性標準信號的混合集成電路。該電路在同一芯片上集成了一組多路高隔離的DC/DC電源，幾個高性能的信號隔離器和熱電阻線性化、長線補償、干擾抑制電路，特別適用于Pt100/Cu50熱電阻信號隔離轉換成標準信號，溫度信號的變送與無失真遠傳，工業現場PLC或DCS系統的溫度信號采集與隔離。
芯片內部集成了高效率的DC-DC，能產生兩組互相隔離的電源分別給內部輸入端放大電路、調制電路供電和輸出端解調電路、轉換電路、濾波電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
ISO Z-W系列溫度信號隔離放大器使用非常方便，只需很少外部元件，即可實現Pt100熱電阻信號的隔離變送。并可以實現工業現場溫度控制信號一進兩出、一進四出的功能。
原理框圖
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_15.html
產品選型舉例
例1： 信號輸入：Pt100，溫度范圍 -20-100℃； 信號輸出：4-20 mA； 輔助電源：24V。 SIP 12封裝。
產品型號： ISO Z1-W1-P1-O1-S
例2： 信號輸入：Cu50，溫度范圍 0-100℃； 信號輸出: 0-5V； 輔助電源：12V。 DIP 24封裝。
產品型號： ISO Z4-W2-P2-O4-D
產品校準
校準設備：精確到0.01歐的電阻箱一臺，直流電源一臺，4位半萬用表一臺。
校準步驟：
1、 將產品按照應用圖接好線，或者將產品安裝到已經設計好的線路板上。
2、 根據輔助電源的值，連接好電源；安裝好調節電位器；輸出接到萬用表。
3、 根據輸入的溫度范圍查分度表得出對應的電阻值范圍Rlow~Rhigh。
4、 接通電源，開機15分鐘。
5、 將電阻箱的阻值調到等于Rlow的值，調節零點電位器，使輸出為零點的對應輸出值（例如4mA）。
6、 將電阻箱的阻值調到等于Rhigh的值，調節幅值電位器，使輸出為滿度的對應輸出值（例如20mA）。
7、 重復5、6步驟幾次，提高輸出精度。
8、 校準完成。
典型應用圖
1、4-20mA電流信號輸出
2、0-10V電流信號輸出
ISO Z-W-S產品拓展應用舉例
ISO Z-W-S/D系列隔離變送器和 ISO EM系列隔離放大器很容易實現熱電阻信號的一路輸入，多路輸出。
單路輸入，多路輸出應用方案的原理：將ISO Z-W-S/D隔離變送器輸出的信號，接到ISO EM隔離放大器的輸入端，ISO EM隔離放大器就會輸出一組與輸入端完全隔離的信號，這樣就實現了一路熱電阻信號的輸入，兩路互相隔離的標準信號的輸出。同理，將ISO Z-W-S/D隔離變送器輸出的信號，接到多個ISO EM隔離放大器的輸入端，每個ISO EM隔離放大器都會輸出一組與輸入端完全隔離的信號，這樣就實現了一路熱電阻信號的輸入，多路互相隔離的標準信號的輸出。
ISO Z-W-S/D單路熱電阻信號輸入，兩路信號輸出的請參看以下應用方案。
應用方案1：一路熱電阻信號輸入，兩路電壓信號輸出
用模塊ISO Z1-W3-P1-O4-S和模塊ISO EM-U1-P1-O5實現一路Pt100/Cu50信號輸入（溫度范圍0-150℃），
兩路互相隔離的電壓信號輸出，其中一路輸出0~5V信號，另一路輸出0~10V信號。模塊ISO Z1-W3-P1-O4-S的輸出端并接到模塊ISO EM-U1-P1-O5的輸入端。
應用方案2：一路熱電阻信號輸入，兩路電流信號輸出
用模塊ISO Z1-W2-P1-O1-S和模塊ISO EM-A4-P1-O1實現一路Pt100信號輸入（溫度范圍0-100℃），
兩路互相隔離的4-20mA電流信號輸出。將模塊ISO Z1-W2-P1-O1-S的輸出端串上模塊ISO EM-A4-P1-O1的輸入端，再輸出4-20mA電流信號，同時ISO EM-A4-P1-O1也輸出一組隔離的4-20mA電流信號。

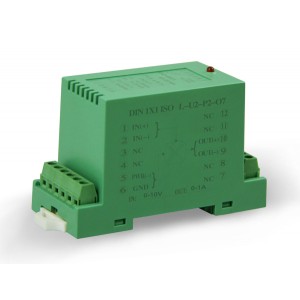

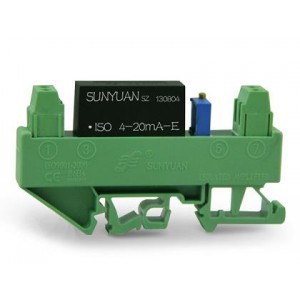

產品外形及安裝方式參考
