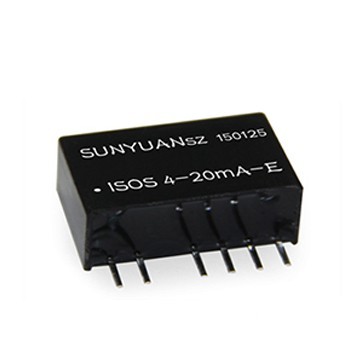

兩線制無源型4-20mA電流環路隔離調
總線信號轉模擬量顯示控制隔離變送
電能表專用6KVAC高隔離防靜電DC/DC
儀器儀表10KV高隔離抗靜電穩壓保護
- 輸 入：
- PWM,4-20mA,0-10V,0-5KHZ,0-5KΩ等
- 輸 出：
- 0-100mA,0-500mA,0-1A,0-2A,0-3A
- 隔離電壓：
- 3000VDC
電液閥比例閥線性調節控制隔離放大器：SY/ISO系列. 比例調節控制大功率隔離放大器.產品描述
SunYuan 比例調節控制大功率隔離放大器是由多種模擬量隔離放大電路和高精度功率放大電路組成，主要用在比例閥、精密溫控器、電動流量控制閥、精密電磁位移計等需要對大功率負載進行精密驅動控制的場合。產品采用標準DIN35導軌安裝方式，可以將PWM/4-20mA/0-10V/0-5KHZ/0-5KΩ/轉速/位移/壓力/流量/溫度等多種傳感器、變送器、PLC輸出的模擬量進行隔離和功率放大，輸出0-100mA/0-500mA/0-1A/0-2A/0-3A等線性高精度模擬大驅動電流。
產品設計體積小結構簡單，低成本高可靠性，適用于- 40 ~ + 85 ℃工業現場。在電液比例閥、數控機床、機器人、工程車輛、船舶制造、石油化工、水工業、液壓傳動、工業自動化等領域廣泛應用。
產品特點
● 低成本、小體積，精度、線性度誤差等級：0.5級
● PWM/4-20mA/0-10V/0-5KHZ/0-5KΩ/轉速/位移/壓力/流量/溫度等多種傳感器/變送器/PLC模擬量輸入
● 0-100mA/0-500mA/0-1A/0-2A/0-3A等線性電流輸出
● 信號輸入與輸出3000VDC抗干擾隔離保護
● 輔助電源：24VDC（18~36VDC）寬范圍單電源供電
● 輔助電源與信號輸出端共地輸出，方便現場控制使用
● 電源反接保護，信號輸出內置自恢復過流保護電路
● 標準DIN導軌安裝，工業級溫度范圍：- 40 ~ + 85 ℃
典型應用
● 工業現場模擬量隔離放大和比例調節控制
● 電流信號放大或電壓信號驅動能力的增強
● 步進電機、電磁閥、比例閥門線性驅動控制
● PID輸出模擬量大電流線性功率放大控制
● 電磁驅動器或大功率負載線性控制
● 模擬信號地線干擾抑制及隔離采集變送
● 信號無失真遠程模擬傳輸控制和變送
● PLC/DCS模擬量功率比例調節控制與變送
* 輸入信號分類描述
1、Z-W : 熱電阻溫度信號輸入
熱電阻類型 Z1: Pt100 Z2: Pt10 Z3: Cu100 Z4: Cu50
輸入的溫度范圍 W1: -20-100℃ W2: 0-100℃ W3: 0-150℃ W4: 0-200℃ W5: 0-400℃ W8: 用戶自定義
2、PWM : 脈沖調寬信號輸入
D1: 50Hz-99Hz PWM信號輸入 D2: 100Hz-0.9KHz PWM信號輸入
D3: 1KHz-9KHz PWM信號輸入 D4: 10KHz-19KHz PWM信號輸入
D5: 20KHz-50KHz PWM信號輸入 D8: 用戶自定義
3、AC : 交流信號輸入
輸入額定電壓值AC：0~1Vrms
4、R : 電子尺、位移信號輸入
R1：0-50Ω R2：0-100Ω R3：0-200Ω R4：0-500Ω
R5：0-1KΩ R6：0-2KΩ R7：0-5KΩ R8：用戶自定義 R9：0-10KΩ
5、RMS : 真有效值信號輸入
200RMS：0-200mV； 1000RMS：0-1000mV
6、F : 頻率信號輸入
F1：0-1KHz F2：0-5KHz F3：0-10KHz F8：用戶自定義
產品選型舉例
例1：輸入輸出隔離型； 輸入信號：4-20mA； 輸出信號：0-3A，max 4.5Ω； 輔助電源：24VDC
產品型號： DIN 1X1 ISO A4- P-3A
例2：輸入輸出非隔離型； 輸入信號：0-1KHz； 輸出信號：0-2A，max 10Ω； 輔助電源：24VDC
產品型號： DIN 1X1 SY F1-P-2A
電位器調節說明
用戶訂購產品前可將現場應用參數告訴我們，以便出廠時按技術要求調好封存。
如圖：殼體側面的四個多圈電位器旋鈕，順時針旋轉調節減小，逆時針為增大。
零點校準調節：給定最小輸入信號，調節電位器旋鈕，使得輸出電流為零。
滿度校準調節：給定最大輸入信號，調節電位器旋鈕，使得輸出電流為最大值。
上升沿響應時間：示波器接輸出負載兩端，調節電位器，觀察波形上升沿時間。
下降沿響應時間：示波器接輸出負載兩端，調節電位器，觀察波形下降沿時間。
典型應用舉例
應用1：0-10V/PWM/0-10K/Pt100/0~1Vrms/RMS等傳感器變送器信號直接輸入的應用模式。
這種應用模式中，信號輸入、信號輸出與輔助電源之間是3000VDC 三隔離的。
應用2：應用模塊自有的配電輸出10VDC，與外接電阻或電位器組成電子尺或電橋輸入的應用模式。
這種應用模式中，信號輸入的地（GND）與配電輸出的地（GND1）是聯通共地的。所以，信號輸入與信號輸出之間是3000VDC 兩隔離的。
智能化比例閥顯示控制變送表 (智能電液閥顯示控制表)
SunYuan DIN 1X1 ISO（SY）□-P-A-（LED1）系列比例放大顯示控制變送表采用智能化設計，具備了傳統產品所不具備的多種功能。智能變送表可將標準模擬量轉換為0%-100%的占空比輸出并將模擬量按設定范圍，線性對應地以十進制數字量顯示出來。這種嵌入式智能數字顯示表采用兩個按鍵組合操作，由中央處理器CPU進行控制，可實現零點、滿量程、小數點、報警、延時等多種參數的設定，具有較強的靈活性和實用性。智能變送表內部嵌入安裝了基本功能與擴展功能兩塊多功能板，該產品輸出主要是針對電液閥和比例控制閥以及工業現場線性高精度模擬大驅動電流裝置而設計的，產品正常上電后不僅可以輸出0-100mA/0-500mA/0-1A/0-2A/0-3A等線性高精度模擬大驅動電流，還可將電液閥的閉合度實時顯示出來，實用性和直觀性較強。內部的集成工藝及新技術隔離措施使器件能達到3KV隔離電壓和工業級寬溫度、潮濕、震動的現場惡劣環境要求。這種新一代低成本、小體積、多功能的智能化隔離變送器儀表，具有工業現場信號轉換、抗干擾隔離、顯示控制等多種功能，廣泛應用在電液閥、比例閥、液壓傳動、數控機床、機器人、工程車輛、船舶制造、石油化工、水工業、液壓傳動、工業自動化等領域。
應用舉例：溫度傳感器（Pt100）模擬信號輸入，輸出0-3A(max 4.5Ω)線性驅動電流，并且具有顯示控制功能。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_183.html
