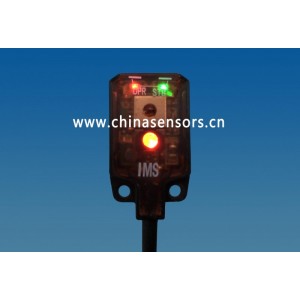

產品型號

PE.E3T.TB

檢測距離

1m

標準檢測物體

Φ2mm以上不透明物體

光源(光波長)

紅色LED（650nm）

電源電壓

DC10~30V土10%脈動(p-p)10%以下

消耗電流

20mA  Max   （不包括負載）

負載電流

100mA Max

電路保護

電源反向保護、輸出短路保護（注釋1）、輸出逆接保護

動作輸出類型

 NPN型

響應時間

1ms

動作指示

雙指示燈： 動作顯示燈（紅色）、穩定顯示燈（綠色) （注釋2）

靈敏度調整

——

電氣壽命

10萬次以上（開閉頻率1,800次/小時）

使用環境照度

太陽光：11,000lx 以下 ;    白熾燈：3,000lx 以下

周圍環境溫度

動作時：-20～+55℃、保存時：-30～+70℃   （不結冰、不結露）（注釋3）

周圍環境濕度

動作時：45～85％RH     保存時：35～95％RH （不結露）

絕緣電阻

20MΩ以上（DC500V兆歐表）

耐振動

耐久

上下振幅 1.5mm   頻率10～55Hz  X、Y、Z各方向 3h

誤操作

上下振幅 1.5mm   頻率10～55Hz  X、Y、Z各方向 3h

耐沖擊

耐久

 500m/s²     X、Y、Z各方向   3次

誤操作

100m/s²     X、Y、Z各方向3次

保護結構

IEC規格IP67

連接方式

導線引出式（導線長1.5m）3芯, Φ2.6mm

質量(捆包)

約40g

材質

透鏡

PMMA

下殼

PBT

配件

產品規格書、安裝螺絲、安裝支架

注釋1： 光電開關的短路保護由ASIC中的比較器通過監測輸出回路中的一個電阻實現，當電阻上的電壓超過一定的閾值時，輸出NPN管被關斷（響應時間為100ns）。電路延時20ms后,重新監測電阻上的電壓；

注釋2： 參考動作/穩定狀態輸出真值表；

注釋3： 需要高溫/低溫（-40℃-100℃）工作，請聯系IMS。

動作/穩定狀態

   輸出真值表

輸出回路圖

尺寸圖
