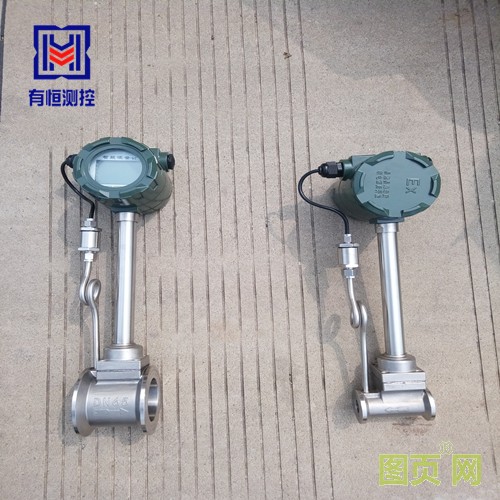

產品型號：

UH-LUGB

品牌：

上海有恒測控

包裝：

紙箱包裝

渦街流量計的工作原理——在流體中插入一物體時，流體流動受到影響，在障礙物的兩側就會交替地分離釋放出兩串旋渦，在下游形成互相平行的兩個旋渦流，稱為卡門渦街。障礙物就是旋渦發生體，它可以是三棱柱體，或者圓柱體。渦街流量計旋渦的回旋方向，因所在旋渦流的不同而不同，在上邊的一列旋渦流為順時針方向旋轉，在下邊的一列則作逆時針旋轉。由于旋渦之間相互作用，其旋渦流一般是不穩定的。但是理論和實驗證明，當滿足參數h/l=0.281(h為卡門渦街列的間隔，l為同列中旋渦的間隔)時，渦街是穩定的，并且單側旋渦的分離釋放頻率f與流體流速v、旋渦發生體寬度d(三棱柱時為底寬，圓柱時為直徑)的關系符合下式：f=St*v/d
式中：St-斯特勞哈爾系數
St是雷諾數Re的函數，當Re=500~150000時，St=0.16(對三棱柱體)和St=0.2(對圓柱體)。在工業中檢測的流速，實際上幾乎都不超出這個范圍。
由上式可見，旋渦的分離頻率f只決定于介質流速和和旋渦發生體寬度之比，而不受溫度、密度和粘度等影響，因此，對f進行檢測，可以得到介質流速v，并由此求得介質的體積流量，以上介紹的就是渦街流量計的工作原理。

UH-LUGB渦街流量計主要技術參數
測量介質：液體、一般氣體、蒸汽

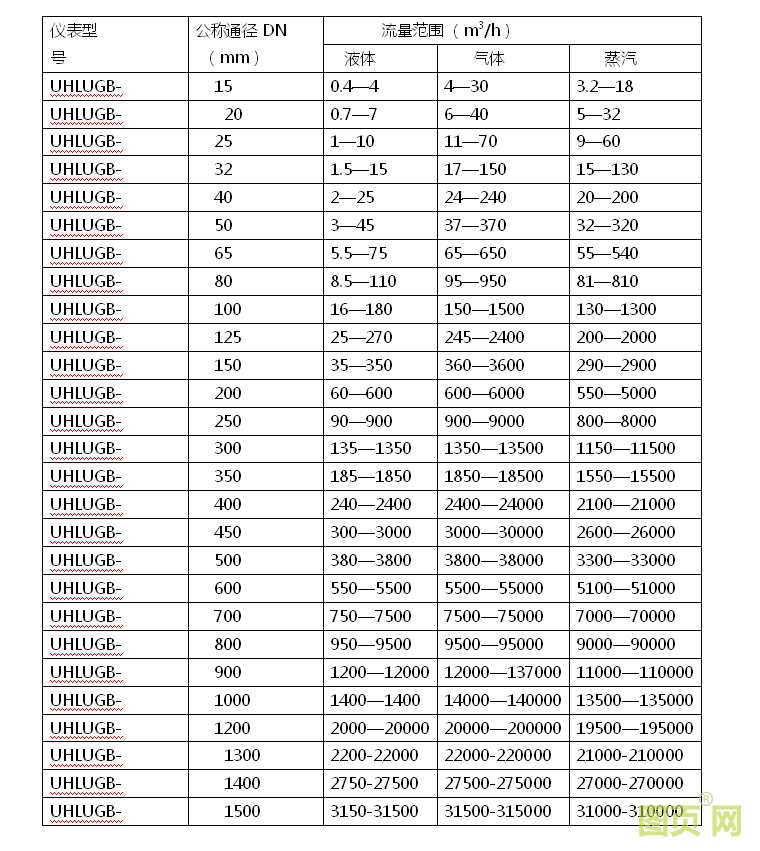

公稱通徑：DN15～DN300（滿管式）、DN150～DN2000(插入式)、＞DN2000協議供貨
介質溫度：-40～100℃（常溫）、-40～250℃（中溫）、-40～320℃（高溫）、-40～350℃（超高溫）
公稱壓力：1.6MPa、2.5MPa、4.0MPa(>4.0協議供貨)
精度：±1%R，±1.5%R（滿管式）；±1.5%R，±2.5%R（插入式）
供電電源：+12VDC（三線制脈沖輸出）、+24VDC（三線制脈沖輸出型及二線制電流輸出型）、3.6V鋰電池、雙供電。
本體材質：304(其它材料協議供貨)
防護等級：IP65(其它防護等級協議供貨)
環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。



渦街流量計的使用注意事項
1：渦街流量計正常工作時，對流速下限有一定要求，所以選擇流量計通徑時不能根據原管道通徑選擇，而要考慮流體的粘度和密度，根據較小流量、較大流量、常用流量等來選擇流量計的通徑，而且要使常用流量處在可測量范圍的20%以上。
2：渦街流量計出廠時廠家已經根據訂貨要求對流量計進行了參數設定，用戶無需修改。但如果訂購自帶顯示表頭的渦街流量計，一是用戶可以根據現場工況或在改變管道條件時對部分參數進行更為準確的設定，從而得到更準確的測量結果，二是用戶可以直接在現場從表頭讀取瞬時流量和累積流量。
3：用戶在表頭設定的主要參數有:顯示方式、流體類型(氣體、液體和蒸汽)、流量單位、工況壓力、工況溫度、工況密度、標準狀態壓力、標準狀態溫度等，對于其他一些系統參數，除非有深刻準確的理解，一般不能隨意改動。
