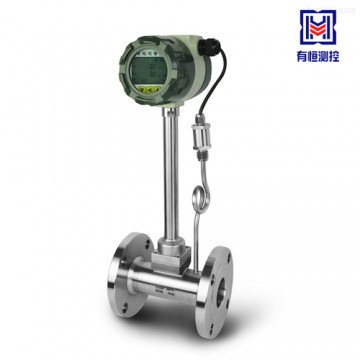

渦街流量計
上海有恒超聲波明渠流量計
上海有恒UHTR-802F防腐型投入式液位

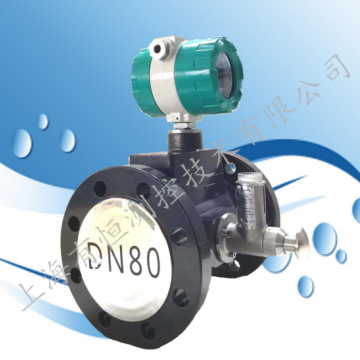

天然氣渦輪流量計_渦輪流量計生產廠
F2000X蒸汽熱量流量控制儀 上海有恒
無線遠傳蒸汽渦街流量計
廢水池工業級電極式液位開關
- 產品型號：
- UHLDC系列
- 品牌：
- 上海有恒
- 包裝：
- 紙箱包裝
一、產品概述
上海有恒UHLDC型插入式電磁流量計由LDC型插入式電磁流量計傳感器和LDC型插入式電磁流量計轉換器配套組成，用來測量管道內各種導電液體的體積流量。插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質；平面電極型適于測量介質中含有其它雜質的液體流量測量。為減少污染,節水減排,必須對生活用水、工業用水、循環水以及排放的污水進行嚴格的計量和控制流量計就是流量控制過程中的必須儀表，考慮到性價比等因素,在φ250 mm以上的管道上選用插入式電磁流量計。
上海有恒UHLDC型插入式電磁流量計可廣泛用來測量自來水、鋼鐵、石油、化工、電力、工業、水利等部門的導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。
二、產品特點
測量可靠、抗干擾能力強
體積小、重量輕、安裝方便、維護量小
耐腐蝕全不銹鋼材質、ABS全模具生產探頭
結構簡單、牢固、無活動部件、使用壽命長
數字通訊輸出：RS485、RS232、HART、Modbus
能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便
流量計不僅有4-20mA電流信號輸出，同時還有1-2000HZ頻率輸出
較一般電磁流量計的制造成本和安裝費用低，特別適合大中口徑管道流量測量
測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響，壓力損失為零
采用先進的加工工藝，固態封裝、耐震動、壽命長等特點，使儀表具有良好的測量精度和穩定性
|
型號: |
LDC系列 |
|
口 徑: |
DN200 - DN2000 |
|
精 度: |
± 1.5% ±1.0% ± 0.5% |
|
低導電率 : |
15μs/cm |
|
測量范圍 : |
推薦使用范圍： 0.5m/s～10m/s連續可調 |
|
介質溫度 : |
-20- +180℃ |
|
環境溫度 : |
-20- +60℃ |
|
流體壓力 : |
≤ 1.6MPa |
|
防護等級 : |
傳感器 轉換器 |
|
材 質: |
探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE. |
|
電氣接口 : |
M20×1.5,1/2〞NPT |
|
顯示方式 : |
標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。 |
|
電 源: |
220VAC 50HZ 24VDC |
|
防爆等級： |
Exd[ia]iam ll CT5 |
|
信號輸出： |
1、開關量可設為： 脈沖輸出 , |
|
組態方式： |
1、通過三個手動鍵現場組態。 |
三、流量范圍
1.適合測量介質：導電液體
2. 智能電磁流量計測量范圍的選擇
|
內徑（mm） |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin（m3/h） |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
|
Qmax（m3/h） |
271.0 |
424.0 |
662.0 |
954.0 |
1690 |
2650 |
3810 |
5190 |
|
內徑（mm） |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin（m3/h） |
45.2 |
57.2 |
77.6 |
85.5 |
101.0 |
138.0 |
180.0 |
229.0 |
|
Qmax（m3/h） |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
|
內徑（mm） |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin（m3/h） |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
|
Qmax（m3/h） |
42400 |
51300 |
61000 |
83121 |
108566 |
137404 |
169635 |
205258 |
四、產品選擇
插入式電磁流量計電極材料的選擇
應根據被測流體的腐蝕性來選擇電極的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗
|
材料 |
耐腐蝕性能 |
|
316L不銹鋼 |
1適用于工業、生活用水，原水井水，城市污水等中性溶液 |
|
哈氏合金C |
1適用于耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物 |
|
哈氏合金B |
1對于非氧化酸、堿、鹽如硫酸、磷酸、氫氟酸有良好的腐蝕性 |
|
鈦 |
耐海水，各種氯化物忽然次氯酸鹽及多種氫氧化物的腐蝕 |
|
鉭 |
除了氫氟酸外，幾乎能耐一切化學介質的腐蝕。但價格昂貴 |
|
鉑 |
適用所有的酸堿鹽溶液（發煙硫酸及硝酸） |
|
碳化鎢 |
具有優異的耐磨性能，專用于泥漿、紙漿等磨損性介質 |
4. 電磁流量計內襯材料的選擇
應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料
|
襯里材料 |
耐腐蝕性能 |
工作溫度 |
適用范圍 |
|
氯丁橡膠Ne |
耐一般低濃度酸堿鹽的腐蝕 |
-20～70℃ |
工業用水污水低濃度酸堿鹽 |
|
聚氨酯橡膠PO |
有極好的耐磨性能,專用于強磨損性漿液,不耐腐 |
-10～60℃ |
含固體顆粒的液體(水泥漿礦漿等) |
|
聚全氟乙丙烯FEP |
1耐熱耐腐蝕性與PTFE相當 |
-40～180℃ |
除砂漿等強磨損性介質外的所有流體。與PTFE一樣,能用于飲料等有衛生要求的介質 |
|
聚四氟乙烯PTFE |
幾乎可以抵抗所有化學介質的腐蝕,抗磨損性能較差 |
-40～180℃ |
不能用于負壓管道及磨損性較強的流體 |
