品牌：

All Sensors

技術：

MEMS

材料：

硅

 All Sensors微壓壓力傳感器具有低壓、微型、精確度高，被廣泛醫療行業。小量程段的高精度、高品質的壓力傳感器，在0~60Pa的量程下，可以做到總誤差不超過1%FS，即0.6Pa。在醫療器械行業，ALL SENSORS壓力傳感器的高可靠性，高靈敏度和高精度保證了醫療器械產品的舒適性和長壽命。公司的高品質產品吸引了大批忠實的醫療器械行業客戶。

All Sensors  微壓壓力傳感器 DLVR系列 低電壓數字壓力傳感器

技術特點：壓力范圍0.5~60inH?O；3.3V電源電壓5V的選擇標準；I2C標準接口/SPI接口選擇；比典型溫度高1.0%以上的精度。

應用范圍：
醫學呼吸；環境控制；采暖通風與空調；工業控制；便攜式/手持式器件

DLVR系列MEMS壓力傳感器的型號有：DLVR-F50D、DLVR-L01D、DLVR-L02D、DLVR-L05D、DLVR-L10D、DLVR-L20D、DLVR-L30D、DLVR-L60D、DLVR-L01G、DLVR-L02G、DLVR-L05G、DLVR-L10G、DLVR-L20G、DLVR-L30G/DLVR-L60G.

All Sensors微壓壓力傳感DLVR系列低電壓數字壓力傳感器產品介紹：

DLVR系列微型數字輸出壓力傳感器基于All Sensors的CoBeam^{2 TM}技術。此技術減少了封裝壓力敏感型從而得到改善了的總體長期穩定性。同時相對比單芯片器件，此技術也大幅改善了位置敏感性。

供電電壓選項使得更易于將此傳感器集成到更廣泛的過程控制和測量系統當中，允許直接連接到串行通訊通道。對于采用電池供電的系統，該傳感器能夠在數據讀取當中進入低功耗模式來降低供耗。

此類帶校準和補償?shù)膫鞲衅髟诤軐挼臏囟确秶鷥?nèi)能夠提供精確穩定的輸出。此類傳感器適用于非腐蝕性，非離子型類流體工作介質，對于濕度/惡劣介質可以選擇使用特殊防護涂層。

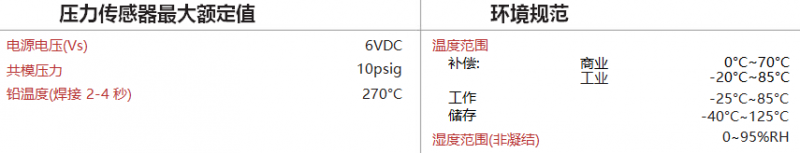

All Sensors微壓壓力傳感器DLVR系列低電壓數字壓力傳感器參數：



All Sensors微壓壓力傳感器DLV系列低電壓數字壓力傳感器操作概要：

該DLVR系列是一個包括感應元件、14位模數轉換器， DSP和IO模塊來支持I2C或SPI接口信號路徑的數字輸出傳感器（見下面的圖1）。該傳感器還包括一個內部參考溫度以及相關的控制邏輯，支持配置的工作模式。沒有采樣時感應原件掉電以節省電力。因?yàn)橹挥幸粋€(gè)單一的ADC，在ADC前端配置有多路復用器來選擇ADC的信號源。



ADC可以在原傳感器信號轉換（P），溫度（T）和一零參考（Z）ADC零周期中。它也有一個過采樣模式減少輸出噪聲。一個轉換周期，是測量的壓力稱為一個正常的周期。這樣一個周期，無論是溫度測量或調零正在進行被稱為一個特殊的周期。

數字信號處理器接收轉換后的壓力和溫度信息，并采用多階傳遞函數來補償壓力輸出。這個傳遞函數包括賠償幅度，幅度設定，溫度效應，溫度效應的設定和二階溫度效果及設置。也有線性補償計量裝置、前后的線性補償用于鑒別裝置。

有兩個有效的操作模式的傳感器1）自由運行和2）觸發?？刂七壿嫺鶕?jù)工廠編程的功率/速度選項執行內部函數的同步（見表1）?？刂七壿嫑Q定了ADC樣品之間的延遲，特殊的周期規律，是否每個形式的過采樣ADC。參見圖2中所示的通信模型與下面所列的工作模式相關聯。

觸發模式 在觸發模式下，用戶（或主機）發起一個轉換周期。有向傳感器從睡眠模式中喚醒的兩種有效方法，首個方法（喚醒所有）是喚醒傳感器和執行所有三個測量周期（Z，T和P）。這從傳感器提供了完全新鮮的數據。第二種方法（清醒）對傳感器從睡眠中喚醒，僅進行壓力測量（P）。使用此二法時，由用戶來交織喚醒所有命令定期確保有足夠目前的溫度問詢處同時，隨著壓力的方法只是從I2C接口可用（不使用SPI接口）。



All Sensors微壓壓力傳感器DLVR系列低電壓數字壓力傳感器封裝類型(點擊以下圖片以參考詳圖):
