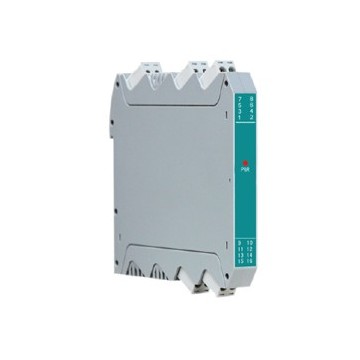

有源信號隔離器
單雙輸入,單雙輸出、輸出信號類型需指定、輸出信號為模擬量信號、RS-485信號或開關量信號
應用
本產品將來自危險區的電壓信號轉換成電壓、電流、RS485信 號或開關量信號,從危險區隔離傳送到安全區,該產品需獨立供電,輸入/輸出/電源三隔離。可用在電壓信號輸出設備。
性能參數
| 電源 | |
| 額定工作電壓范圍 | DC24V±10 |
| 功耗 | RS-485輸出:≤0.7W 模擬量輸出:≤1.4W(單路)≤1.8W(雙路) 開關量輸出:≤1.4W |
| 危險側 | |
| 輸入信號類型 | 0~5V, 1~5V, 0~5V開方, 1~5開方(訂貨時確定或配置編程自行編程) |
| 輸入阻抗 | ≥510KΩ |
| 安全側 | |
| 輸出信號類型 | 模擬量輸出,RS-485信號輸出,開關量輸出 |
| 輸出負載特性 | 電流輸出時: RL≤500Ω電壓輸出時RL≥250KΩ |
| RS485信號輸出 | 傳輸延時≤10μs 信號傳輸率≤9.6kbps |
| 開關量輸出 | 繼電器輸出驅動能力: 125VAC/0.6A 30VDC/2A 繼電器響應時間:< 5ms 晶體管集電極輸出:高電平VCC(≤30V)低電平≤2.5V 晶體管發射極輸出:高電平VCC~2.5V低電平≤0.5 |
| 測量精度 | 0.2%FS±1 |
| 絕緣強度 | |
| 本安端與非本安端 | 2500V a.c; 1 min |
| 環境條件 | |
| 環境溫度 | 0~50° |
| 環境濕度 | 5%~95%RH (非結露) |
| 標準 | |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求 |





























第5年
通過認證

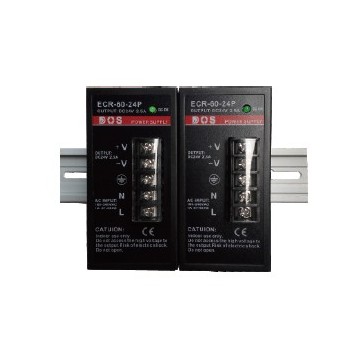

深圳華天儀表_導軌式開關電源_開關
華天儀表_防水溫度傳感器SBW-11_傳
深圳華天儀表_防水壓力/液位溫濕度

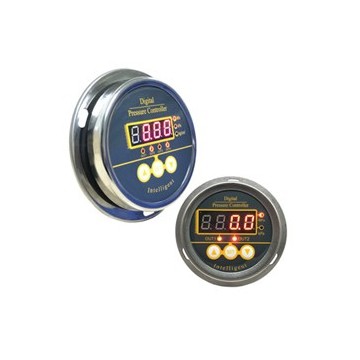

華天儀表_數顯壓力/液位控制器HPC-2

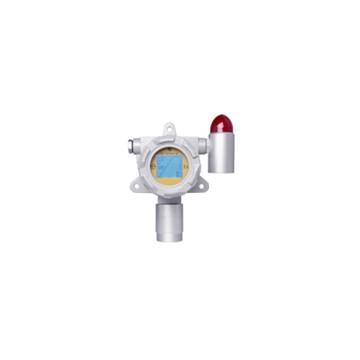

深圳華天儀表_氣體成分傳感器HPT-24
深圳市華天儀表優質 HPC-100數顯壓
深圳市華天儀表優質 PM-1000數顯壓
深圳市華天儀表優質 氣體壓力開關HP
HPT-2數顯工業壓力變送器

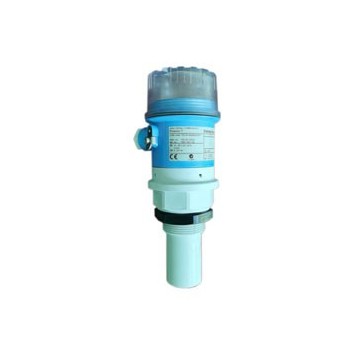

華天儀表_超聲波液位傳感器HPT-38_
