輸入信號：

0-10mV/0-50mV/0-75mV/0-100mV/0-200mV

工作電源：

9-36VDC

輸出信號：

4-20mA/0-20mA/0-5V/0-10V

在工業自動化與智能化的浪潮中，模擬量隔離變送器作為信號處理的核心設備，發揮著至關重要的作用。它不僅能夠確保信號的精準傳輸與轉換，還能有效抵御復雜環境中的干擾，為工業系統的穩定運行提供堅實保障。

特征：

◆小體積,低成本,標準DIN35mm導軌安裝方式

◆三端隔離(輸入、輸出、工作電源間相互隔離)

◆高精度等級(0.1% F.S，0.2% F.S)

◆高線性度(0.1% F.S)

◆高隔離耐壓(3000VDC/60S)

◆極低溫度漂移(100PPM/℃)

◆工業溫度范圍( -45~+85 ℃)

◆產品性能可靠(MTBF＞50萬小時)

◆工作電源(5/12/15/24 VDC等單電源供電)

◆小信號輸入(0-10mV/0-20mV/0-75mV/0-100mV等多選)

應用：

◆直流分流電阻信號放大,隔離,轉換及遠傳

◆模擬量mV小信號放大,隔離,轉換

◆直流電壓信號的隔離、轉換及放大

◆工業現場信號隔離及遠程長線無失真傳輸

◆模擬量信號地線干擾抑制

◆儀器儀表與傳感器信號收發

◆電力監控、醫療設備隔離安全柵

◆工業現場各種小信號采集,測量,放大及遠傳

◆克服各種設備之間的干擾并對模擬量信號采集、隔離、變換及遠傳

概述：

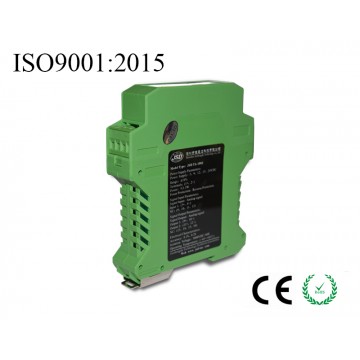

    捷晟達科技(JSD科技)的JSD TAMS-1001D系列模擬量mV小信號隔離變送器，是將輸入與輸出之間電氣絕緣的模擬信號進行變換、放大、隔離、遠傳的小型儀器設備，接收現場儀表的各種模擬量信號輸入，通過該隔離變送器進行信號變換采集，以標準模擬量信號的形式或者用戶指定的特殊的模擬量信號傳輸到控制室、PLC、PC及DCS系統。產品的輸入、輸出、工作電源間相互隔離，隔離電壓高達3KVDC，在電量隔離測控的工業現場、電力監控、電子設備、模擬量隔離及采集等方面廣泛應用。該隔離器采用光耦隔離技術,相比電磁隔離變送器具有更好的抗EMC電磁干擾能力,滿足工業現場的隔離需求,安裝方式采用國際標準DIN35mm設計,方便用戶直接接線使用。(如現場是拉力,壓力,重力,差壓,應變橋及差分信號傳感器,請選購JSD TAB-1001S系列隔離變送器。

型號舉例：

例1：信號輸入：0-10mV；信號輸出：0-3.3V；工作電源：12VDC；產品型號：JSD TAMS-1001D-13U

例2：信號輸入：0-30mV；信號輸出:4-20mA；工作電源：24VDC；產品型號：JSD TAMS-1001D-U11

例3：信號輸入：0-100mV；信號輸出:0-10V；工作電源：24VDC；產品型號：JSD TAMS-1001D-515

例4：信號輸入：0-200mV；信號輸出:0-5V；工作電源：24VDC；產品型號：JSD TAMS-1001D-614

例5：信號輸入：0-75mV；信號輸出:0-20mA；工作電源：15VDC；產品型號：JSD TAMS-1001D-422
特性參數：

高隔離電壓

3000VDC/60S 的高隔離電壓，實現了輸入、輸出和工作電源之間的有效隔離。這種強大的隔離能力能夠抵御各種電氣干擾，包括電磁干擾、共模干擾等，確保信號在傳輸過程中的純凈性和穩定性。在電力監控系統中，高隔離電壓的模擬量隔離變送器能夠有效隔離高壓設備與低壓控制系統，防止高壓信號對控制系統造成損害，保障系統的安全運行。

極低溫度漂移

僅為 35PPM/℃的極低溫度漂移，使得模擬量隔離變送器在不同的環境溫度下都能保持穩定的性能。即使在溫度變化劇烈的工業現場，如冶金、鑄造等高溫環境，或寒冷地區的戶外作業場景，變送器也能精準地輸出信號，不受溫度波動的影響，確保了工業系統的全天候穩定運行。

工業級溫度范圍

工作溫度范圍覆蓋 - 45 - +85℃的工業級標準，使模擬量隔離變送器能夠適應各種惡劣的工業環境。無論是酷熱的沙漠地區，還是嚴寒的極地環境，亦或是潮濕、多塵的工廠車間，它都能正常工作，為工業自動化的廣泛應用提供了有力支持。在石油開采、煤礦挖掘等惡劣環境的工業生產中，工業級溫度范圍的模擬量隔離變送器發揮著不可或缺的作用。

產品性能可靠

MTBF（平均無故障時間）＞50 萬小時的高可靠性，表明模擬量隔離變送器具有出色的穩定性和耐用性。經過嚴格的質量檢測與長期的實際應用驗證，它能夠在長時間的連續工作中保持性能穩定，減少設備故障和維護成本，為工業生產的連續性和高效性提供保障。在大型工業生產線、自動化控制系統等對設備可靠性要求極高的場景中，可靠的模擬量隔離變送器是確保生產流程順暢運行的關鍵設備。

廣泛應用，助力各行業發展

工業自動化領域

在工業自動化生產線上，模擬量隔離變送器用于對各種傳感器信號進行隔離、變換和傳輸。例如，將溫度傳感器、壓力傳感器、流量傳感器等輸出的模擬信號轉換為標準的工業控制信號，傳輸給 PLC、DCS 等控制系統，實現對生產過程的精準監控與自動化控制。在汽車制造、電子設備生產等自動化程度較高的行業，模擬量隔離變送器廣泛應用于生產線的各個環節，確保生產過程的高效、穩定運行。

電力監控系統

在電力系統中，模擬量隔離變送器用于對電壓、電流、功率等電量信號進行隔離和轉換。將高壓側的電量信號轉換為適合低壓側測量和控制的信號，同時實現高低壓之間的電氣隔離，保障電力監控系統的安全可靠運行。無論是發電廠、變電站，還是電網的輸電、配電環節，模擬量隔離變送器都扮演著重要角色，為電力系統的穩定運行和電能質量監測提供支持。

醫療電子設備

在醫療設備中，模擬量隔離變送器用于對生理信號（如心電、腦電、血壓等）進行隔離和放大處理。確保醫療設備在采集和處理這些微弱信號時不受外界干擾，同時保障患者與設備之間的電氣安全。在心電圖機、腦電圖機、監護儀等醫療設備中，模擬量隔離變送器的應用提高了醫療診斷的準確性和可靠性，為患者的健康保駕護航。

數據采集與控制系統

在數據采集系統中，模擬量隔離變送器用于對現場的各種模擬信號進行采集、隔離和傳輸。將來自不同傳感器的信號統一轉換為標準信號，便于數據采集卡或計算機進行采集和處理。在工業物聯網、智能工廠等領域，模擬量隔離變送器作為數據采集與控制系統的重要組成部分，實現了對生產過程中大量數據的高效采集與可靠傳輸，為企業的數字化管理和決策提供數據支持。

精準精度，保障數據可靠性

模擬量隔離變送器的高精度不僅體現在其靜態測量精度上，還表現在對動態信號的跟蹤能力上。在工業生產過程中，許多信號是動態變化的，如電機的轉速、生產線上產品的流量等。模擬量隔離變送器能夠快速、準確地跟蹤這些動態信號的變化，實時輸出精準的測量結果。這種高精度的動態響應能力，使得工業控制系統能夠及時根據信號變化做出調整，保證生產過程的穩定性和產品質量的一致性。

穩定性能，應對復雜工況

抗干擾能力強

模擬量隔離變送器采用先進的電磁隔離或光電耦合技術，能夠有效抵御各種電磁干擾、射頻干擾和電源干擾。在工業現場，存在著大量的電氣設備，如變頻器、電機、電焊機等，這些設備在運行過程中會產生強烈的電磁干擾。模擬量隔離變送器通過其出色的抗干擾設計，能夠確保輸入信號在復雜的電磁環境中不受干擾，準確地傳輸到輸出端。同時，它還能防止自身產生的干擾對其他設備造成影響，保障整個工業系統的電磁兼容性。

低功耗設計

在追求高效節能的今天，模擬量隔離變送器采用低功耗設計，在保證高性能的同時，降低了能源消耗。這不僅有助于降低企業的運營成本，還符合環保理念。在一些對能源消耗有嚴格限制的場合，如野外作業的監測設備、分布式能源系統等，低功耗的模擬量隔離變送器能夠長時間穩定工作，無需頻繁更換電源或進行充電，提高了設備的使用便利性和可靠性。

高穩定性與可靠性

經過嚴格的質量檢測和老化測試，模擬量隔離變送器在長期使用過程中能夠保持穩定的性能。其內部電路設計采用高品質的電子元件，具有良好的電氣性能和抗老化能力。同時，產品在結構設計上充分考慮了散熱、防塵、防潮等因素，確保在各種惡劣環境下都能可靠運行。這種高穩定性和可靠性，使得模擬量隔離變送器成為工業領域中值得信賴的信號處理設備，為工業生產的連續性和穩定性提供了堅實保障。

模擬量隔離變送器以其卓越的特點、廣泛的應用、精準的精度和穩定的性能，成為工業自動化、電力監控、醫療電子等眾多領域中不可或缺的關鍵設備。隨著科技的不斷進步和工業智能化的深入發展，模擬量隔離變送器將不斷創新升級，為各行業的發展注入新的活力，助力實現更加高效、智能、可靠的工業生產與應用場景。
